G49W三通隔膜閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
產品特點
G49W無襯里隔膜閥,G49J襯膠三通隔膜閥,三通隔膜閥設計與制造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78
本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN1.0
產品材料
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
產品測試
襯里層：電火花檢測試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
結構特點
隔膜閥是一種特殊形式的截止閥；1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

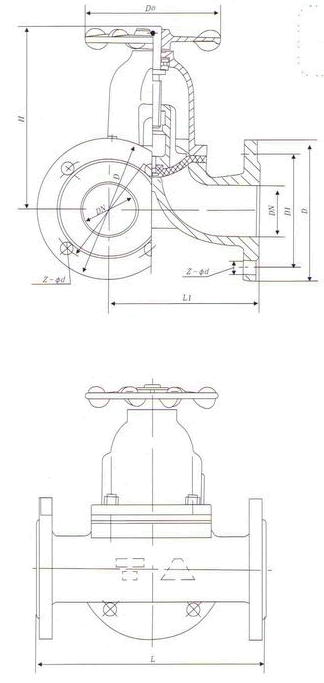

G49J三通隔膜閥主要尺寸及重量
|
DN |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
質量 |
|
25 |
1．0 |
1．0 |
160 |
96 |
115 |
85 |
44 |
108 |
120 |
66 |
5．5 |
|
32 |
180 |
118 |
135 |
100 |
48 |
138 |
157 |
96 |
8．5 |
||
|
40 |
200 |
135 |
145 |
110 |
48 |
147 |
167 |
96 |
12．5 |
||
|
50 |
230 |
150 |
160 |
125 |
48 |
167 |
192 |
96 |
17 |
||
|
65 |
290 |
182 |
180 |
145 |
48 |
194 |
229 |
165 |
24．5 |
||
|
80 |
310 |
210 |
195 |
160 |
48 |
212 |
252 |
230 |
33．5 |
