A61H彈簧微啟式
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
產品用途
A61H/Y60、A61H/Y-320型彈簧微啟式空壓機安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上，A61Y60P、A61Y-320P型適用于工作溫度≤200℃含腐蝕性的氣體或液體的的設備和管路上，作為超壓保護裝置。
主要外型尺寸和連接尺寸
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 尺寸 (mm) | ||||||
| do | D | D1 | D2 | L | L1 | H | ||
| 1.6 | 10 | 6 | 17 | 14 | 12 | 95 | 120 | 78 |
| 15 | 8 | 22 | 18 | 16 | 100 | 130 | 85 | |
| 20 | 10 | 28 | 22 | 20 | 115 | 135 | 135 | |
| 25 | 12 | 35 | 26 | 24 | 120 | 140 | 142 | |
| 3.2 | 10 | 6 | 22 | 14 | 12 | 95 | 120 | 80 |
| 15 | 8 | 25 | 17 | 15 | 100 | 130 | 90 | |
| 20 | 10 | 30 | 22 | 20 | 115 | 135 | 140 | |
| 25 | 12 | 38 | 26 | 24 | 120 | 140 | 148 | |

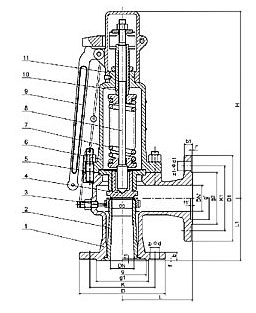

產品尺寸
