175H48Y(H)-200空排止回閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
動作原理
打開出口閥，給水泵啟動，給水達到一定的壓力后，閥芯自動升起，推離閥座，給水即流出。同時閥芯連桿拔動排空口閥片封閉排空口。當給水泵流量減小時，閥芯下落，推動連桿拔開排空閥片，開啟再循環門維持水泵最小流量。當停泵時，閥芯自動下落關閉通道，從而防止高壓水錘對給水系統的破壞。
產品參數
| 公稱壓力 PN/MPa | 殼體試驗壓力 Ps/MPa | 工作壓力 PN/MPa | 適用介質 | 工作溫度/℃ |
| 20．O | 30．O | 20．O | 水 | ≤160 |
| 零件名稱 | 材料 |
| 閥體、定位輪、連接法蘭、排氣法蘭、法蘭蓋 | 碳素鑄鋼 |
| 導向軸、拔叉、軸套、滑塊、排放套、排氣盤 | 不銹鋼 |
| 螺栓、螺柱 | 鉻鉬鋼 |
| 襯套 | 鑄鋁青銅 |
| 閥瓣、閥瓣體、閥瓣軸、連接叉、螺母 | 優質碳素鋼 |

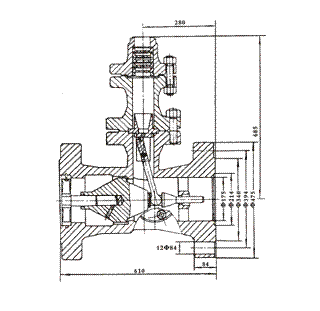

產品結構
