氣動中線蝶閥
- 閥門型號：D671X，D641X，D671F46，D641F46
- 通徑規格：DN50～DN1200
- 結構形式：中線型（對夾式，法蘭）
- 閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316
- 公稱壓力：PN6、PN10、PN16
- 適用溫度：-40℃～180℃
- 應用范圍：氣體、水、油品、腐蝕性介質等
- 產品特點：密封性能好，流阻較小，開關力矩也小
氣動中線蝶閥概述：
氣動中線蝶閥技術參數：
氣動中線蝶閥就是指蝶閥蝶板的回轉中心(即閥門軸中心)與閥體的中心形成一條直線，采用直連方式與氣動執行機構進行連接，根據連接方式的不同可分為氣動對夾中線蝶閥和氣動法蘭中線蝶閥，碟板具有自動對中功能（上下、左右），其密封形式一般多制成密封結構，常見的密封材料為橡膠、聚四氟乙烯等。缺點是由于蝶板與閥座的開與關始終處于擠壓的狀態，容易刮擦，產生磨損快的問題。
氣動中線蝶閥性能特點：
氣動中線蝶閥蝶板上下兩端的接觸面比較寬，開關時摩擦力大，扭矩開關也比較大，無論閥門是否處于打開狀態或關閉狀態，蝶板與閥芯密封面與閥座的下端都處于密封壓縮態，顧有極好的密封性能。
氣動中線蝶閥應用：
氣動中線蝶閥由于結構簡單，無定向密封限制，中心對稱(I型)雙向密封效果一樣，并且流阻較小，開關力矩也小，承壓能力被定位為中低壓，因此在1.6MPa以下的工況中被廣泛應用。安裝時一般沒有方向的要求，可現場維修拆卸，并且不用全部拆開閥門就可更換密封圈。
氣動中線蝶閥技術參數：
|
公稱通徑：DN50~1200(mm)
公稱壓力：PN0.6、1.0、1.6、2.5MPa
連接形式：對夾式、法蘭連接
結構形式：中線型結構
流量特性：近似快開型
動作范圍：0~90°
泄露量：按GB/T4213-92，為Kv值的10-4，軟密封:零泄漏
基本誤差：帶定位器:小于全行程的±2%%
回差：帶定位器:小于全行程的±2%
配置執行機構：GT、AT、AW系列單雙作用氣動執行器
控制方式：開關型(開關兩位控制)、調節型(4~20mA控制)
|

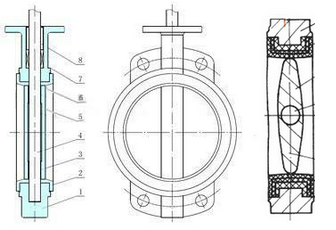

 氣動中線蝶閥結構圖
|
氣動中線蝶閥附件參數：
| 執行器型號 | GT、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構、雙作用執行機構 |
| 可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
